Description

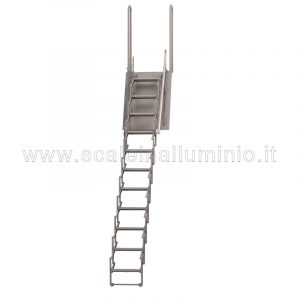

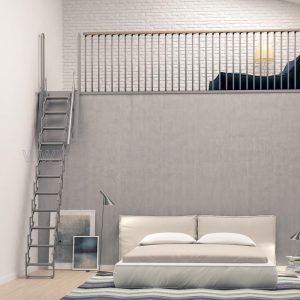

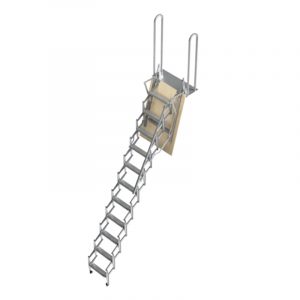

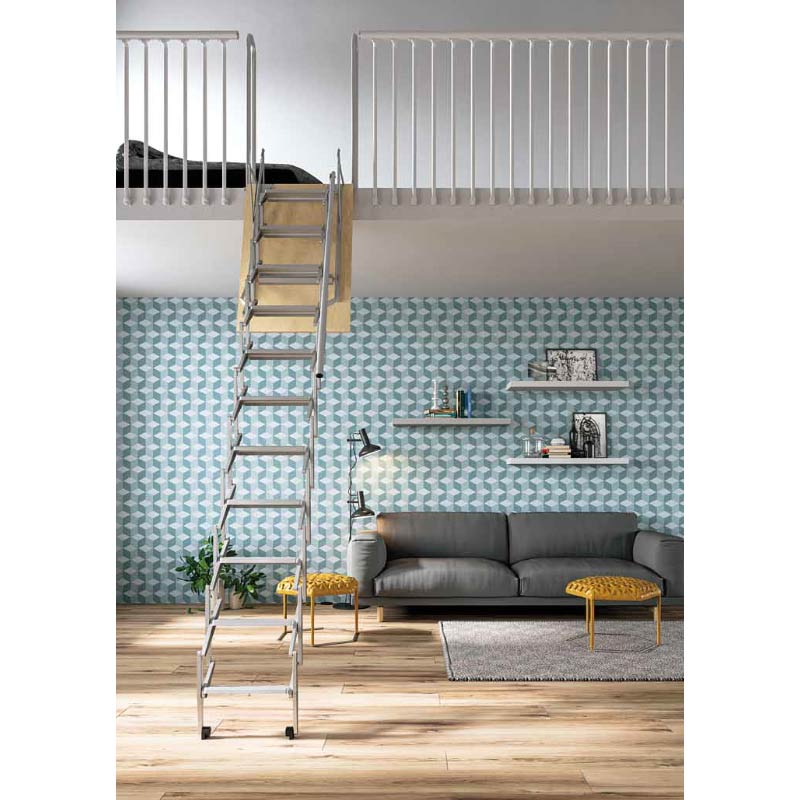

Scala retrattile per accedere a soppalchi.
E’ prevista una altezza massima, per questo modello di metri 3.25misurata da solaio a solaio.
In caso di altezza inferiori a metri 3 si possono predisporre scale di questa tipologia togliendo uno o più gradini per l’altezza desiderata e regolando le molle per l’altezza desiderata.

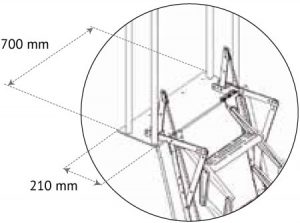

Foro 70 x 100 cm. La scala deve essere tassellata al solaio a mezzo della apposita piastra in acciaio con misure 210 x 700 mm.

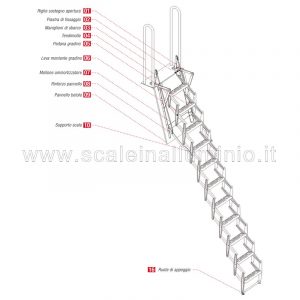

Realizzata in 11 gradini con struttura mobile in lamiera d’acciao stampata e zincata con spessore di 15/10.
La scala retrattile è corredata di molle per facilitare le operazioni di chiusura ed apertura.
Sul lato destro è stato psizionato un corrimano telescopico realizzato in tubolare al fine di agevolare la salita e la discesa.
Nella parte superiore della botola vi sono dei maniglioni strutturali a cui aggrapparsi.
A richiesta sono disponibili personalizzazioni come ad esempio pannello in multistrato oppure dimensioni ed altezze fuori catalogo.

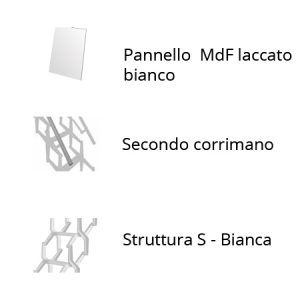

Gli accessori disponibili:
-Pannello MDF laccato bianco RAL 9010*
-Secondo corrimano
-Struttura “S” – Bianca (RAL 9010)
Conforme a UNI EN 14975:2007
Le scala retrattili devono essere installate in maniera corretta nonchè sottoposte sd una manutenzione periodica adeguata ed utilizzate secondo la loro destinazione d’uso.
Si raccomanda di rispettare tassativamente le avvertenze d’uso e d’installazione.
Non si risponde in caso di uso impropro, manomissione della scala, difetti d’uso e d’installazione.
La garanzia deve ritenersi valida solo e soltanto in relazione a prodotti installati ed utilizzati in modo appropriato.
Le scale retrattili per soffitte e sottotetti rientranti a scomparsa botola orizzontale 50 x 70 sono state sottoposte a prove di resistenza e di carico in base al disposto della normativa citata da Società di ingegneria certificata ISO 9001:2008.
Prova di carico statico
Prova di fatica su scala retrattile
Prova di torsione del gradino
Prova di piegatura del gradino
Prova del corrimano
AVVERTENZE PER L’INSTALLAZIONE
– Evitare di installare la scala retrattile in prossimità di trombe di scale o altri dislivelli oltre il solaio di appoggio; verificare che la stessa possa sempre poggiare a terra.
– Il solaio ove poggai la scaladeve essere piano non disconnesso e non scivoloso.
– Questa scala retrattile è idonea per ambienti interni e non umidi.
– E’ tassativametne vietato montare questa tipologia su solai che comunicano con l’esterno.
– Il pannello della botola non deve subire modifiche ad eccezione di eventuali interventi di vernicatura dello stesso; si raccomanda di NON usare prodotti ad acqua.

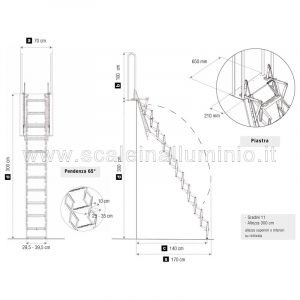

– Questo modello di scala retrattile, come per altro tutti gli altri modelli, sono realizzate prevedendo un angolo di inclinazione di slita e discesa di 65°. Queato angolo non può subire alcuna modifica.
– Prestare la massima attenzione che la botolo venga correttametne montata in modo tale da essere parallela al solaio. Utilizzare a tal proposito un bolla livellatrice. Questo al fine di evitare malfunzionamenti nellestrazione apertura e chiusura della stessa.
– La scala retrattile non abbisogna di lubrificazione. Non lubrificare per nessun motivo gli elementi che la compongono.
– La scala retrattile non deve essere murata.
– Questa tipologia di scale retrattili è idonea solo per civili abitazioni.
– Le scale retrattili sono soggette a garanzia come per legge. Sono altresì coperte da assicurazione RCT (civile verso terzi).

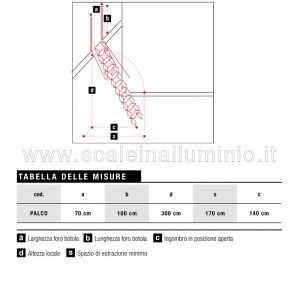

| Modello | Larghezza foro botola (A) | Lunghezza foro botola (B) | Altezza (D) | Spazio necessario apertura (S) | Ingombro (C) |
|---|---|---|---|---|---|
| 70100 | 70 cm | 100 cm | 300 cm | 170 cm | 140 cm |
| 70100 | 70 cm | 100 cm | 325 cm | 170 cm | 140 cm |
La struttura della scala è in acciaio zincato.
A richiesta come optional è possibile acquistare la scala con struttura a S – Bianca (RaL 9010) – varia lievemente la forma della struttura (vedere immagine sopra)
La scala viene dotata di serie di un solo corrimano.
Come optional è possibile acquistare il secondo.
