Scala per soppalchi in alluminio S11 3 Gradini a pioli

Prezzo di vendita imponibile €65.00
Scale per soppalchi in alluminio S11 3 Gradini a Pioli

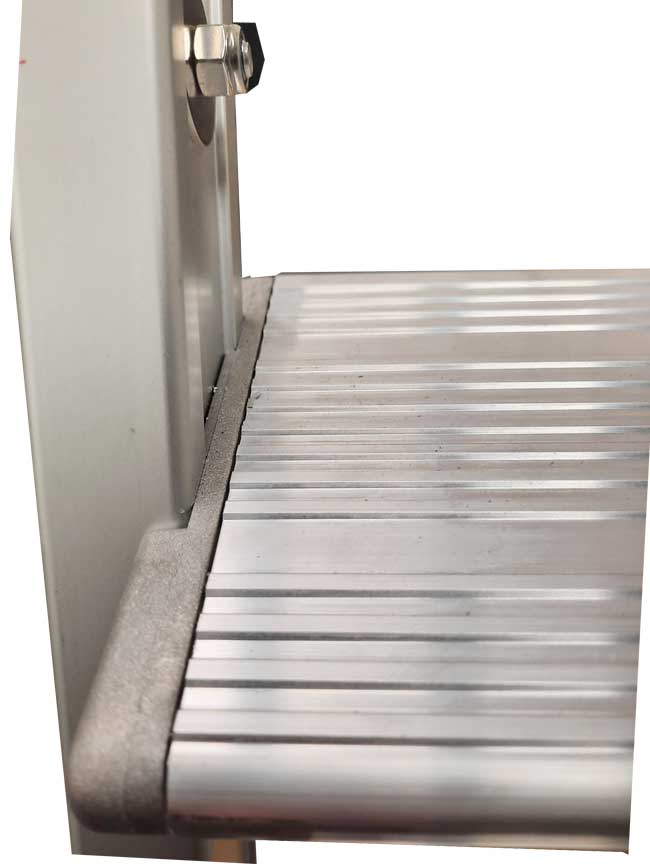

Scale per soppalchi in alluminio S11 3 Gradini a Pioli particolare dell'innesto gradino
Scale per soppalchi in alluminio S11 3 Gradini a Pioli particolare corrimano
Kit distanziale 55 mm per binario diametro da massimo 30 mm diametro
Kit distanziale 105 mm per binario da massimo 30 mm diametro
Tappo per bianrio

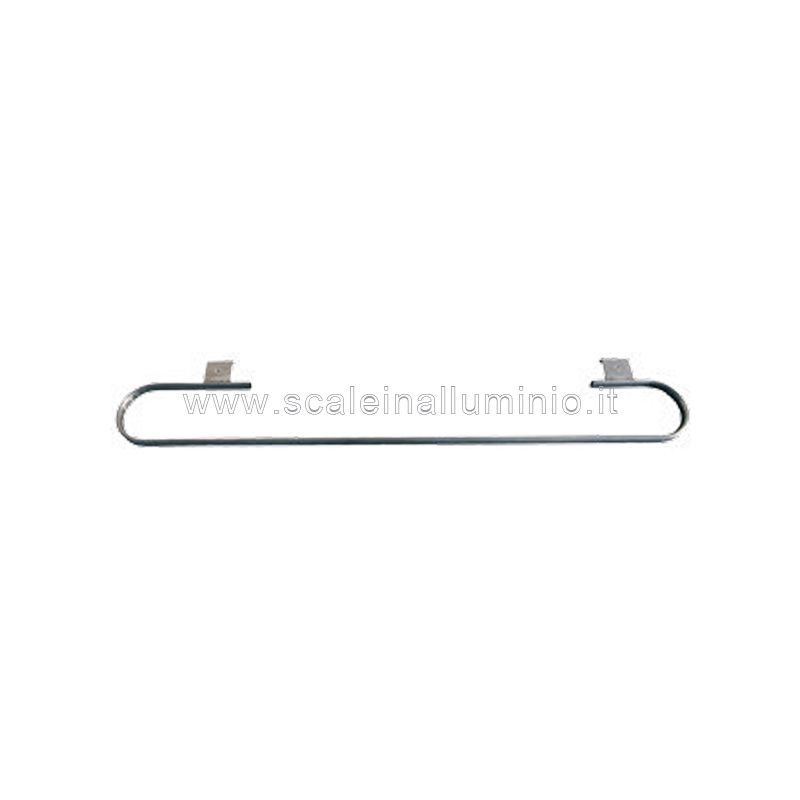

Corrimano corto per scala per soppalchi 3 gradini
Scale per soppalchi in alluminio S11 3 Gradini a Pioli corrimano
Corrimano per sbarco per scala per soppalchi 3 gradini
Corrimano per parete dx o sx per scala per soppalchi 3 gradini

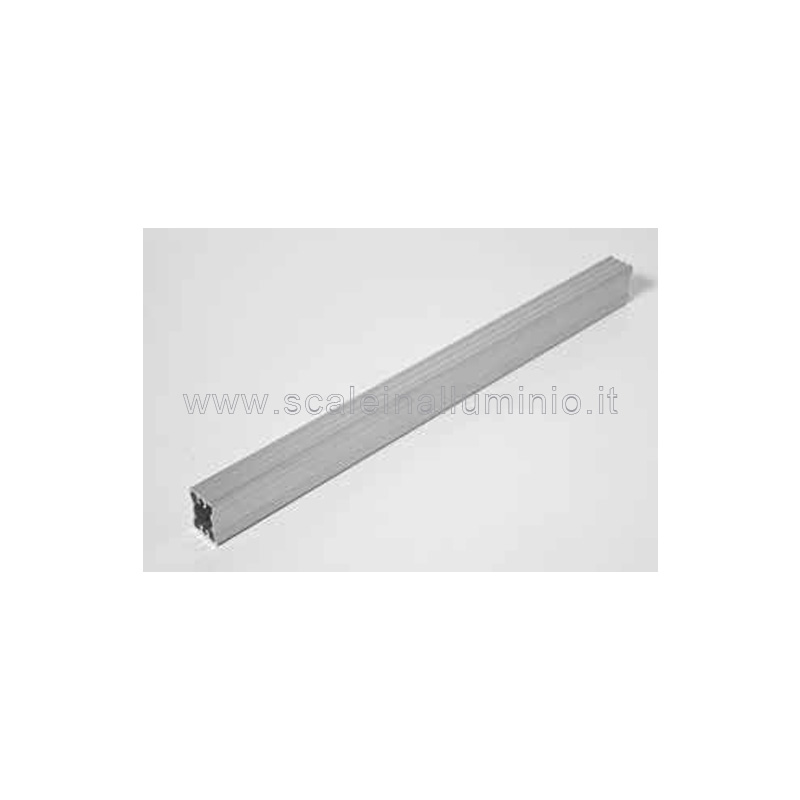

Gradino a pioli utilizzato nel modello a pioli con sezione 35 x 24
Piedini snodati
Gradino in alluminio da 85 x 23 mm utilizzato nella seconda versione della scala
Tappo in alluminio 65x30 mm
Gradino da 150 x 23 utlizzato nella terza versione della scala
Kit distanziale 100 mm per binario diametro 30 mm particolarmente indicato per scaffalature
Gancio a U Per tutti e 3 i modelli
Binario in alluminio 30 mm diametro
Tubolare 30 mm per fissaggio scala per soppalchi
Distanziali 55 mm per fissaggio scala per soppalchi
Distanziali 55 mm per fissaggio scala per soppalchi
Sistema di fissaggio per scale per soppalchi
Sistema di fissaggio per scale per soppalchi

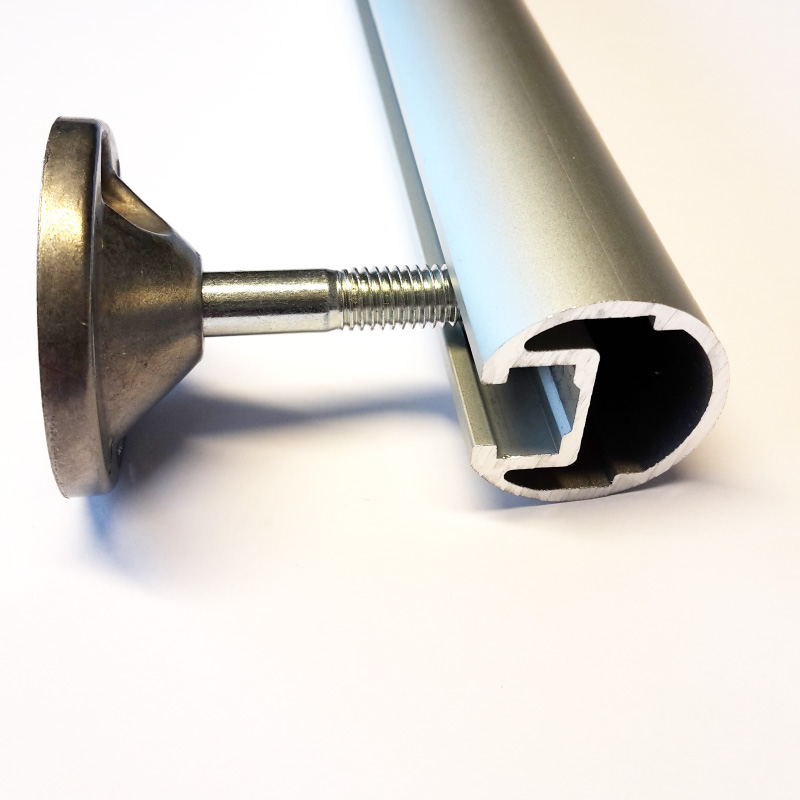

Aggancio bullone e tubolare
Aggancio bullone e tubolare
Aggancio bullone e tubolare

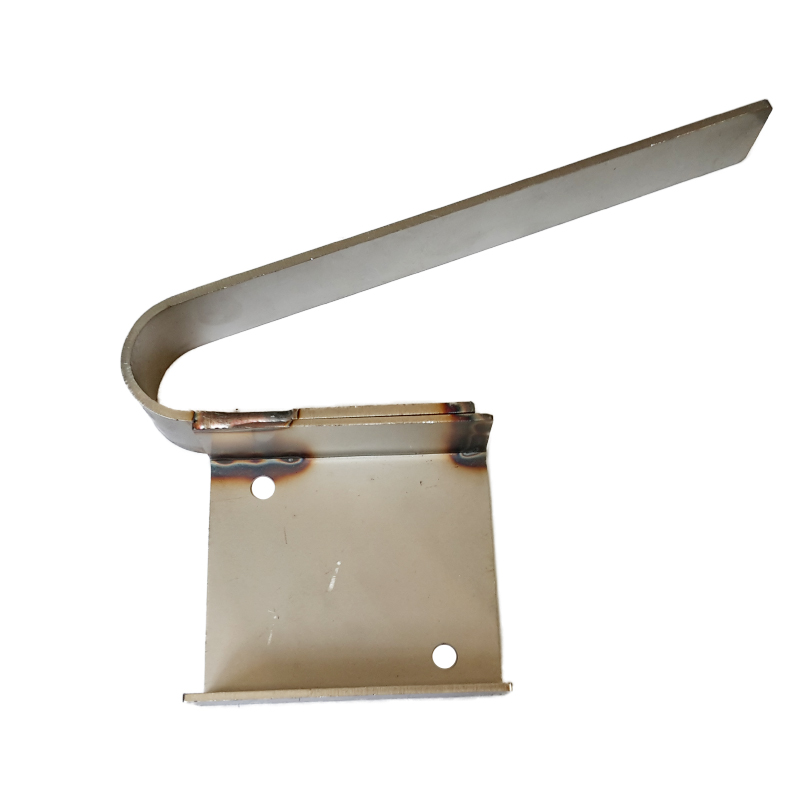

Gancio attacco in quota per scale per soppalchi
Gancio attacco in quota per scale per soppalchi

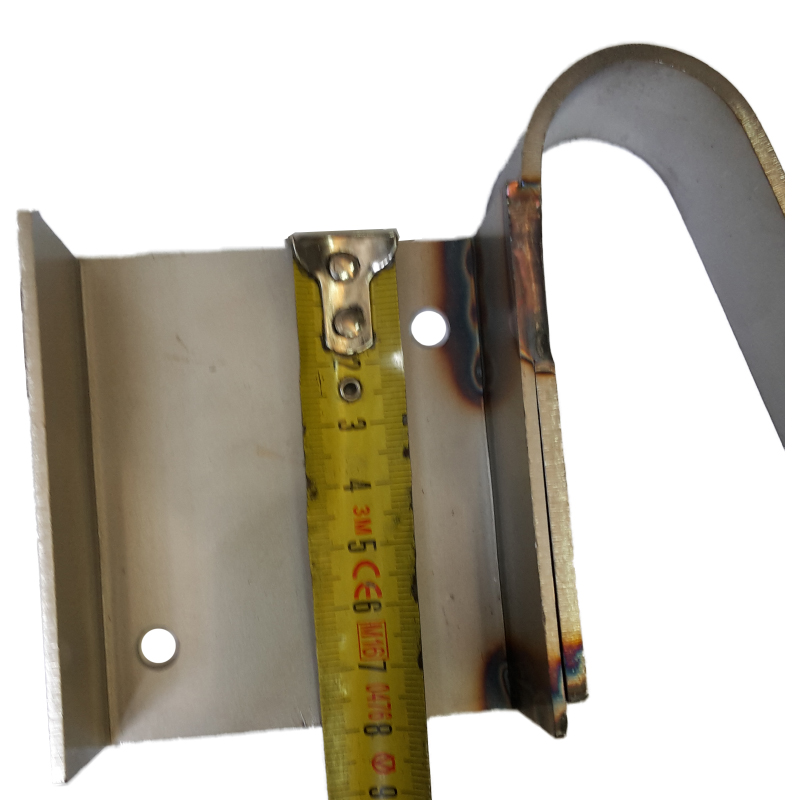

Gancio attacco in quota per scale per soppalchi misure

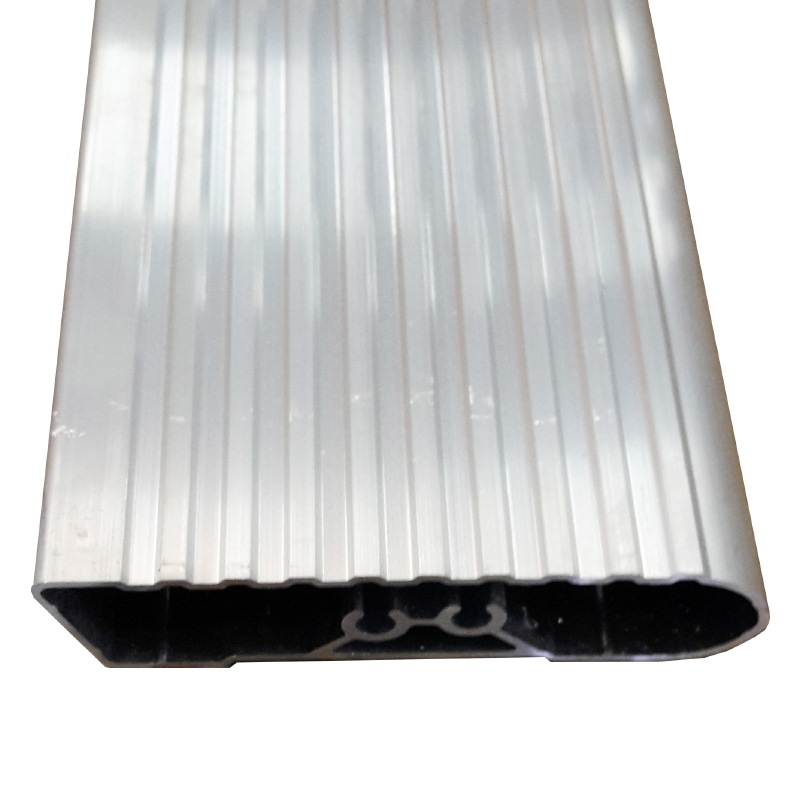

Gradino da 85 mm pedata per scale per soppalchi

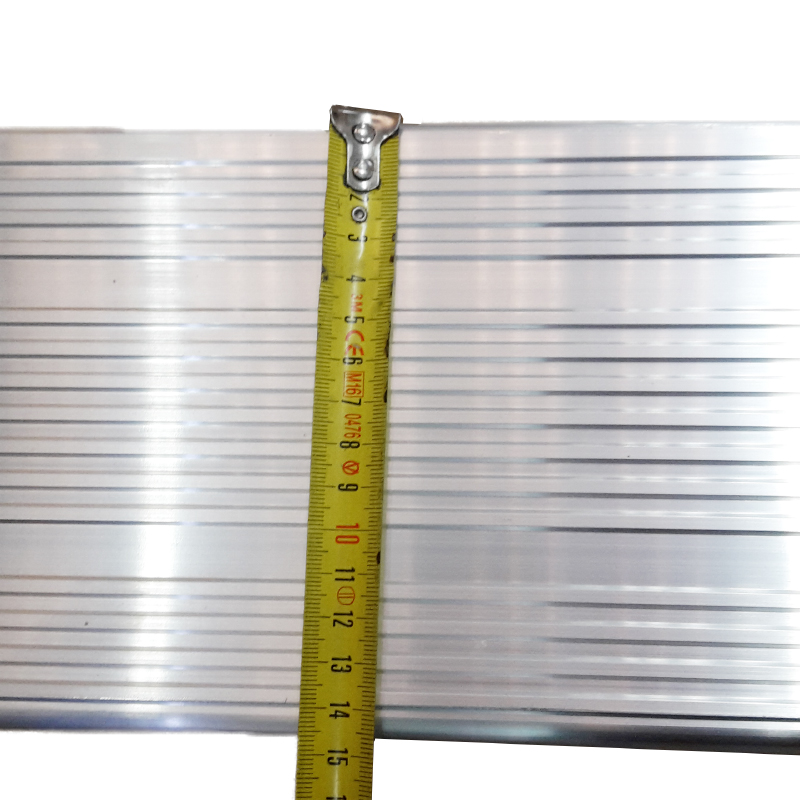

Gradino da 150 mm pedata per scale per soppalchi misure

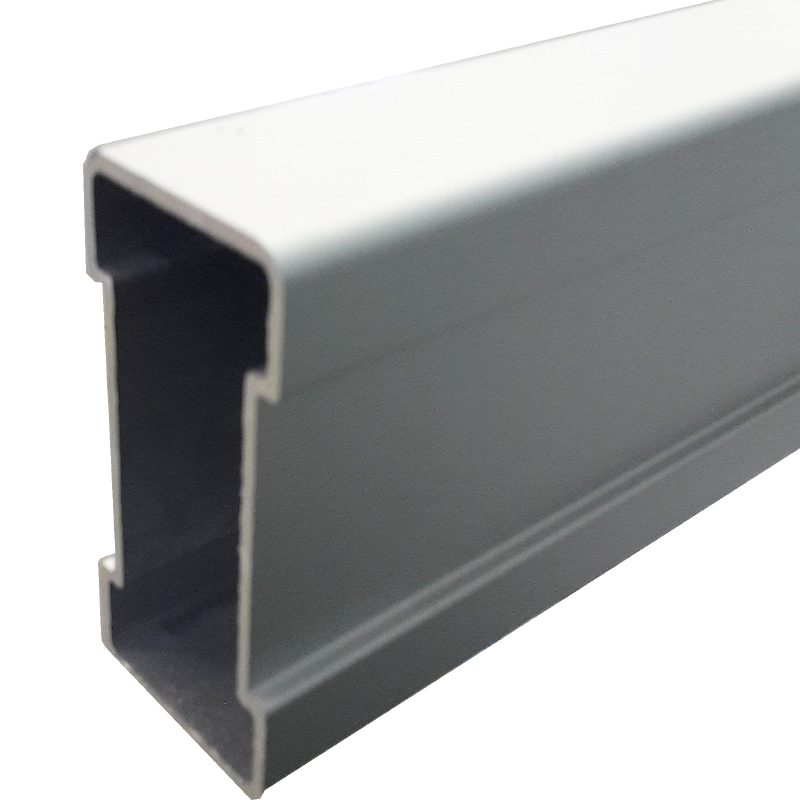

Montante per scale per soppalchi

Scala per soppalchi conica disponibile in tre versioni:
La prima è costruita con gradini a pioli con sezioen 35 x 24 mm doppiamente avvitati alla struttura a mezzo di appositi attacchi anti torsione in pressofusione di alluminio;
La seconda è costruita con gradini piani con sezione 85 x 24 mm sempre agganciati ai montanti con la stessa tecnica.
La terza ha un gradino con sezione 150 x 23 e stessa tecnica costruttiva.
In tutti i casi i gradini non sono ne saldati ne ribattuti ai montanti.
Sia i montanti sia i gradini sono realizzati in alluminio e sono dotati di trattamento anti scivolo.

La scala è conica con la larghezza dell'ultimo gradino in alto che è sempre uguale e pari a 500 mm misura estena (e circa 450 mm misura interna).
La larghezza del primo gradino (in basso tanto per intendersi) dipende, invece, dall'altezza della scala e varia anceh in funzione della tioplogia di gradino; vedere tabella alla lettera D. Un asterisco versioen a pili, due asterischi versione 85 mm; tre asterischi versione 150 mm.

A richiesta è possibile realizzare anche la corrispondente versione con montanti paralleli.
La scala, inoltre, può essere corredata da tre tipologie di corrimano applicabile su uno o entrambi i lati della scala stessa:
1) Corrimano corto.
2) Corrimano per sbarco diritto.
3) Corrimanpo per sbarco a parete (con angolatura rispetto all'asse di salita).

Su richiesta si possono applicare dei ganci per il fissaggio della scala su qualsiasi mobile, parete o scaffale.
A richiesta è disponibile anche li binario in tubolare d'alluminio con diametro 30 mm.

Alzata gradino: 28 cm

  • Scale per soppalchi - legenda misure
    Codice scala per sopplachi A B C D E F G I Peso
    3 gradini 820 1270 1220 500 380 120 2140 870-1100 4.3
    4 gradini 1080 1530 1610 500 490 120 2400 1120-1370 5.1
    5 gradini 1340 1790 1220 500 590 120 2660 1380-1630 5.9
    6 gradini 1600 2050 1890 500 680 120 2920 1640-1900 6.7
    7 gradini 1860 2310 2170 500 780 120 3180 1910-2160 7.5
    8 gradini 2120 2570 2450 500 880 120 3440 2170-2420 8.3
    9 gradini 2380 2830 2730 500 980 120 3700 2430-2680 9.1
    10 gradini 2640 3090 3010 500 1080 120 3960 2670-2950 10.0
    11 gradini 2910 3360 3290 500 1170 120 4220 2960-3210 10.8
    12 gradini 3170 3620 3570 500 1270 120 4490 3220-3480 11.7
    13 gradini 3430 3880 3850 500 1360 120 4750 3490-3740 12.6
    14 gradini 3700 4140 4130 500 1460 120 5010 3750-4000 13.4
    15 gradini 3960 4410 4690 500 1560 120 5280 4010-4260 14.3
    €65.00
    Numero identificativo scala: SOP-P-03
