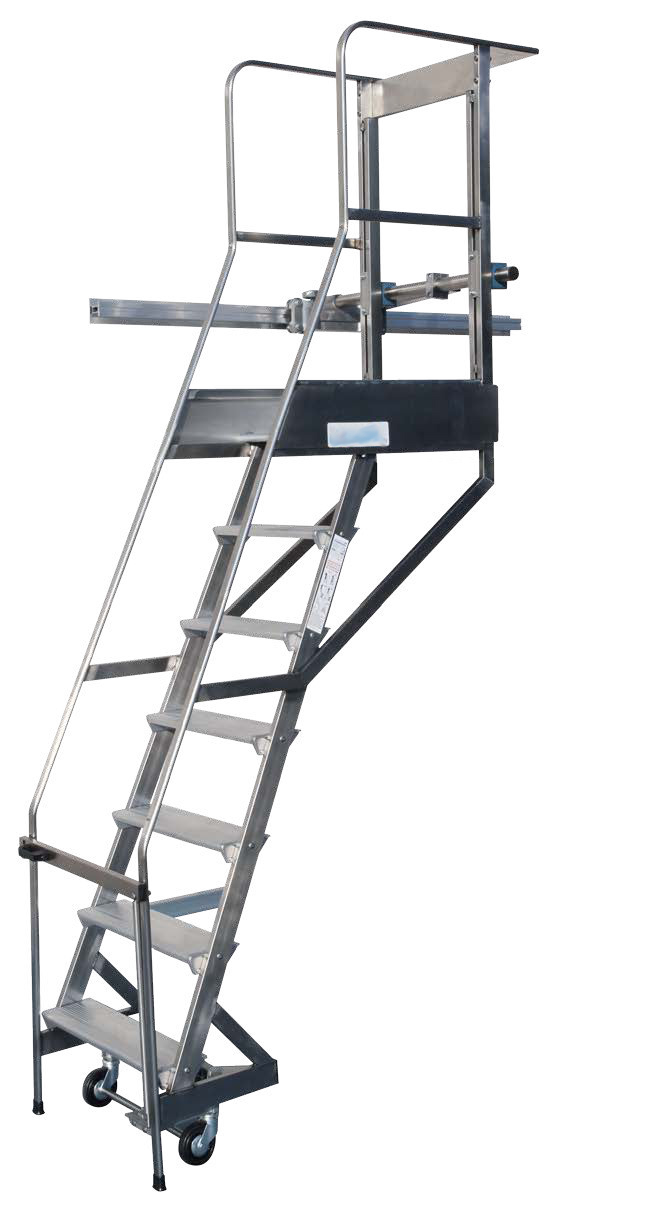

Scale scorrevoli 5 gradini - scorrimento laterale su ruote maxi
Altezza al piano: 100 cm
DESCRIZIONE
La scala scorre su un binario di alluminio mediante un carrello.
Il carrello permette movimenti lineari grazie a 12 cuscinetti a sfera e può essere bloccato tramite un volantino. E’ costruita con telaio in acciaio inox, gradini e pianerottolo in alluminio antiscivolo ed è munita di corrimano. Si applica su qualsiasi mobile, parete o scaffale. Per un utilizzo in sicurezza è stato inserito un cancelletto frontale in acciaio ad azionamento manuale. Per una corsa lineare della scala è consigliato un kit di scorrimento inferiore da applicare sul montante della pedana.
CARATTERISTICHE
PORTATA: 150 kg (riferito ad una persona con attrezzi)
FIANCATE: acciaio inox (60x20 mm + 40x20 mm + 30x15 mm)
PIANEROTTOLO: alluminio antiscivolo 490 x 490 mm
RUOTE: ø 100 mm con dispositivo
GRADINI: alluminio antiscivolo 150x23 mm
LARGHEZZA SOMMITÀ: 490 mm
NORMA DI SICUREZZA: D. Lgs. n° 81/2008
Per tutti i modelli da 5 a 13 gradini compreso: il prezzo della scala è comprensiva del carrello.
Per i modelli a 14, 15 e 16 gradini: questi tre modelli hanno un doppio carrello e doppio binario di scorrimento a differenza dei modelli inferiori; il prezzo non è comprensivo dei carrelli. Vedere le opzioni in fondo alla pagina.
Il binario viene venduto al metro lineare.
GRADINI
I gradini sono montati ed avvitati su attacchi in pressofusione di alluminio; non sono saldati o riattuti; questo conferisce particolare rbustezza alla struttura; in caso di rottura accidentale possono poi essere facilemte sostituiti.
RUOTE
La scala è provvista di ruote ø 100 mm con dispositivo.
NORMATIVA DI RIFERIMENTO
La presente scala è certificata in base alla Normativa D.lgs 81/2008 art 113 (TU Sicurezza lavoro)
LARGHEZZA SCALA
La presente scala è conica; la larghezza della base dipende dall'altezza della stessa e quindi dal modello richiesto; il pianerottolo in quota, invece, è uguale per tutti i modelli: 490 x 490 mm
MODELLI DISPONIBILI
I modelli sono disponibili dai 5 ai 16 gradini; Altezza ultimo gradino tra 1250 e 4000 mm.

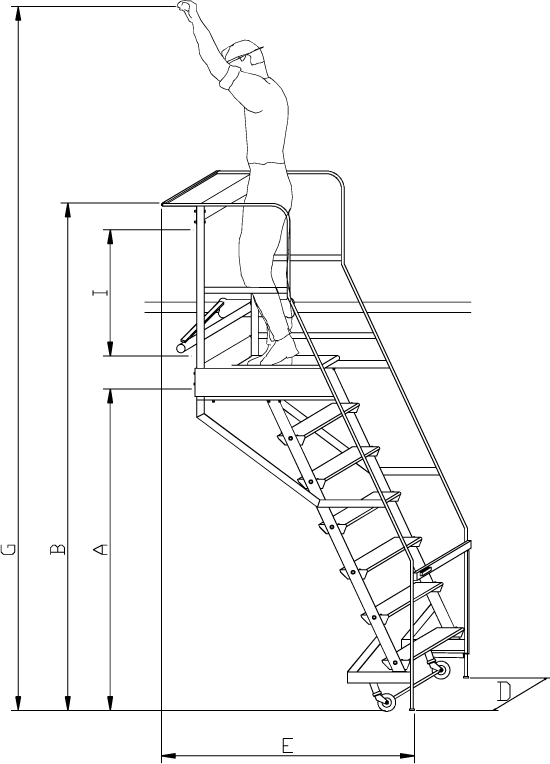

| Numero gradini | A (mm) | B (mm) | D (mm) | E (mm) | G (mm) | I (mm) | Peso |
|---|---|---|---|---|---|---|---|
| 5 gradini | 1250 | 2250 | 630 | 1050 | 3100 | 1350-2030 | 31 Kg |
| 6 gradini | 1500 | 2500 | 650 | 1200 | 3350 | 1600-2280 | 34 Kg |
| 7 gradini | 1750 | 2750 | 670 | 1350 | 3600 | 1850-2530 | 37 Kg |
| 8 gradini | 2000 | 3000 | 690 | 1500 | 3850 | 2100-2750 | 40 Kg |
| 9 gradini | 2250 | 3250 | 710 | 1650 | 4100 | 2350-3030 | 43 Kg |
| 10 gradini | 2500 | 3500 | 730 | 1800 | 4350 | 2600-3280 | 46 Kg |
| 11 gradini | 2750 | 3750 | 750 | 1950 | 4600 | 2850-3530 | 49 Kg |
| 12 gradini | 3000 | 4000 | 770 | 2100 | 4850 | 3100-3780 | 52 Kg |
| 13 gradini | 3250 | 4250 | 790 | 2250 | 5100 | 3350-4030 | 55 Kg |
| 14 gradini | 3500 | 4500 | 810 | 2400 | 5350 | 3600-4280 | 58 Kg |
| 15 gradini | 3750 | 4750 | 830 | 2550 | 5600 | 3850-4530 | 61 Kg |
| 16 gradini | 4000 | 5000 | 850 | 2700 | 5850 | 4100-4780 | 64 Kg |
