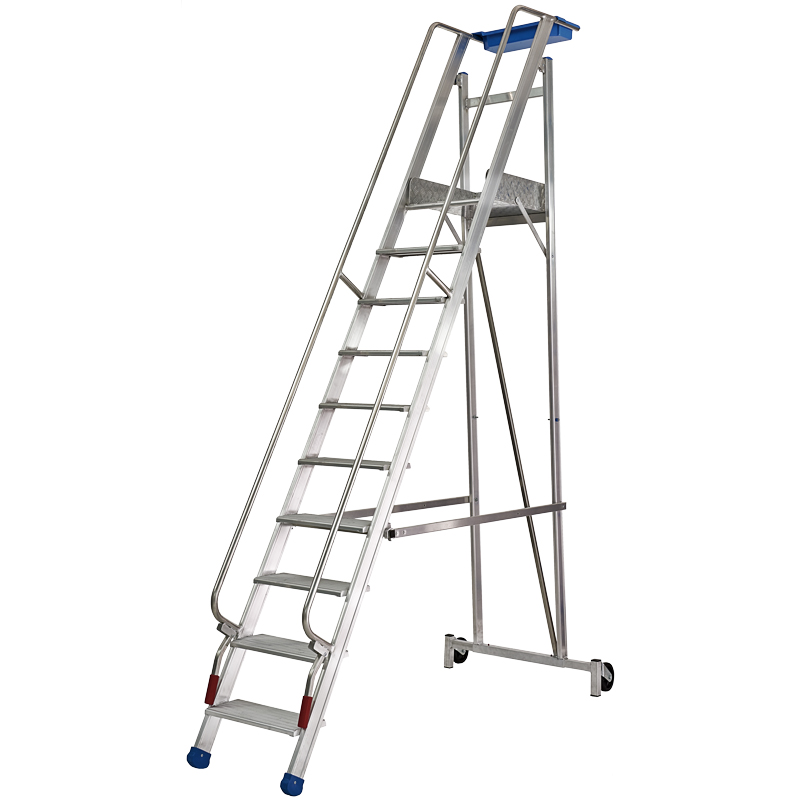

Scala a castello in alluminio apertura a compasso 12 gradini

Description

Scala in alluminio robusta e di facile uso, ideale per l’utilizzo professionale tra le scaffalature, su macchinari speciali, negli aeroporti, nelle palestre, nelle biblioteche, nei cimiteri.
Costruita in alluminio nervato per garantire la leggerezza negli spostamenti e la robustezza.
Con una ampia piattaforma di lavoro e dei corrimani atti a garantire una salita e discesa sicura. Due robuste ruote garantiscono un agevole spostamento, quattro piedini in pvc la rendono stabile in posizione di lavoro.

Il piano viene considerato gradino. Questo modello, 5 gradini, è composto da 4 gradini più il piano.
La scala pur essendo costruita a norme Dlgs 81/08 segue le recenti normative europee.

Trattandosi di scale particolarmente ingombranti, che vengono prodotte su ordinazione, Vi invitiamo a voler verificare con attenzione che le misure della scala ordinata siano effettivamente quelle di cui si necessita.
Approntamento per la realizzazione, per questa tipologia di scala, circa 10/15 gg lavorativi data ricevimento dell’ordine.
Seguirà via E-mail una scheda tecnica con ingombri della scala da voi ordinata, che Vi preghiamo di verificare e di renderci poi controfirmata per accettazione per rendere esecutivo l’ordine stesso.
CARATTERISTICHE TECNICHE

Struttura in alluminio estruso: 84 x 25 mm
Montante strutturale parte posteriore mm 67 x 25
Allargatori telescopici nella parte posteriore con rinforzo laterale a partire dai m 3.00
– Fino a m 2.75 chiuso m 0.70 aperto m 1.08
– Da m. 3.00 chiuso m.1.10 aperto 1.40
Alzata mm 250
Gradini antisdrucciolo piani: 200 mm
Piano calpestio antisdrucciolo in lamiera alluminio mandorlata: 600×465 mm
Parapetto superiore: 1000 mm
Fermapiedi da mm 150
Vaschetta porta oggetti in ABS da mm 480 x 190
Corrimano pieghevoli in tubo quadro da mm 25 x 25
Larghezza salita anteriore: 600 mm
Maniglie pieghevoli
Diametro ruote: 150 mm
Portata kg 150
Conforme al D. Lgs. 81/2008

CODICE	A(m)	B(m)	C(m)	D(m)	E(m)	F(min)	F(max)	N. Gr. *	Kg	M3
A19SCAF100PI	2,00	1,00	2,33	0,55	1,59	0,72	1,08	4	25,00	0,64
A19SCAF125PI	2,25	1,25	2,62	0,55	1,74	0,72	1,08	5	27,50	0,71
A19SCAF150PI	2,50	1,50	2,91	0,55	1,89	0,72	1,08	6	28,50	0,78
A19SCAF175PI	2,75	1,75	3,20	0,55	2,04	0,72	1,08	7	32,00	0,86
A19SCAF200PI	3,00	2,00	3,49	0,55	2,19	1,01	1,40	8	34,50	0,93
A19SCAF225PI	3,25	2,25	3,78	0,55	2,34	1,01	1,40	9	38,50	1,01
A19SCAF250PI	3,50	2,50	4,07	0,55	2,49	1,01	1,40	10	40,00	1,08
A19SCAF275PI	3,75	2,75	4,36	0,55	2,64	1,01	1,40	11	42,50	1,16
A19SCAF300PI	4,00	3,00	4,65	0,55	2,79	1,01	1,40	12	46,00	1,23
A19SCAF325PI	4,25	3,25	4,94	0,55	2,94	1,01	1,40	13	48,00	1,30
A19SCAF350PI	4,50	3,50	5,23	0,55	3,09	1,01	1,40	14	54,00	1,39
A19SCAF375PI	4,75	3,75	5,52	0,55	3,24	1,01	1,40	15	56,00	1,45
A19SCAF400PI	5,00	4,00	5,81	0,55	3,39	1,01	1,40	16	62,50	1,53
